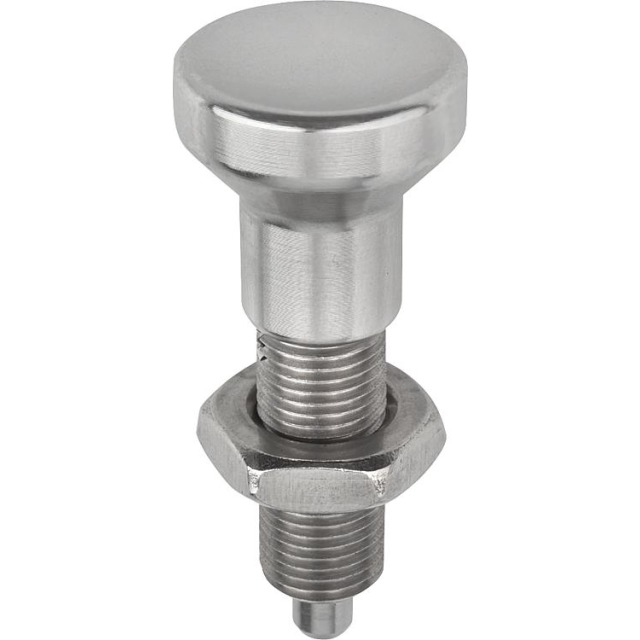

ARRETIERBOLZEN GR.4 M20X1,5, FORM:H EDELSTAHL, UNGEHÄRTET, D=12

Bestellnr.: 9200017098
ARRETIERBOLZEN GR.4 M20X1,5, FORM:H EDELSTAHL, UNGEHÄRTET, D=12
ARRETIERBOLZEN GR.4 M20X1,5, FORM:H EDELSTAHL, UNGEHÄRTET, D=12
Kipp

ARRETIERBOLZEN GR.4 M20X1,5, FORM:H EDELSTAHL, UNGEHÄRTET, D=12

Bestellnr.: 9200017098

28,21 € / 1 Stck

Preise exkl. MwSt. zzgl. Versandkosten

auf Anfrage

In 16 Varianten erhältlich
Zur Bestelltabelle
Bestellnummer Einschraubscheibe
D=ARRETIERSTIFTDURCHMESSER
D1=GEWINDE
D2
F x 30°
Federkraft - Anfang - F1 ca. N
Federkraft - Ende - F2 ca. N
H
Kipp Artikelnummer
L
L1
L2
SW
h
Stck
Fragen zum Produkt
Tel.: 0521/309-189
Mail: Michael.Stehr@KE.de

Menü schließen
Bestelltabelle
Bestellnr. h D1=GEWINDE SW Kipp Artikelnummer L2 L1 Federkraft - Ende - F2 ca. N D=ARRETIERSTIFTDURCHMESSER D2 L F x 30° Bestellnummer Einschraubscheibe Federkraft - Anfang - F1 ca. N Lieferzeit Preis Min. Abnahme
9200017085 M8x1 13 K0634.002004 18 21 12 4 4 18 43 1 03094-90 6 auf Anfrage 15,20 € / 1 Stck 1 Stck
9200017086 M10x1 17 K0634.002105 21 24 12 5 5 21 50 1,3 03094-91 5 auf Anfrage 13,04 € / 1 Stck 1 Stck
9200017087 M12x1,5 19 K0634.002206 25 28 14 6 6 25 59 1,8 03094-92 6 auf Anfrage 14,77 € / 1 Stck 1 Stck
9200017088 8 M16X1,5 24 K0634.002308 33 36 35 8 33 77 2,3 03094-93 15 auf Anfrage 19,50 € / 1 Stck 1 Stck
9200017089 10 M20x1,5 30 K0634.002410 33 40 34 10 33 83 2,8 03094-94 15 auf Anfrage 25,63 € / 1 Stck 1 Stck
9200017090 12 M20x1,5 30 K0634.002412 33 42 39 12 33 87 2,8 03094-94 15 auf Anfrage 28,21 € / 1 Stck 1 Stck
9200017091 M24x2 36 K0634.002516 40 50 46 16 16 40 106 3,2 03094-95 20 auf Anfrage 35,59 € / 1 Stck 1 Stck
9200017092 M6x0,75 10 K0634.002903 14 17 10 3,5 3 14 34,5 0,8 03094-99 4,5 auf Anfrage 15,94 € / 1 Stck 1 Stck
9200017093 M8x1 13 K0634.112004 18 21 12 4 4 18 43 1 03094-90 6 auf Anfrage 15,20 € / 1 Stck 1 Stck
9200017094 M10x1 17 K0634.112105 21 24 12 5 5 21 50 1,3 03094-91 5 auf Anfrage 13,04 € / 1 Stck 1 Stck
9200017095 M12x1,5 19 K0634.112206 25 28 14 6 6 25 59 1,8 03094-92 6 auf Anfrage 14,77 € / 1 Stck 1 Stck
9200017096 8 M16X1,5 24 K0634.112308 33 36 35 8 33 77 2,3 03094-93 15 auf Anfrage 19,50 € / 1 Stck 1 Stck
9200017097 10 M20x1,5 30 K0634.112410 33 40 34 10 33 83 2,8 03094-94 15 auf Anfrage 25,63 € / 1 Stck 1 Stck
9200017098 12 M20x1,5 30 K0634.112412 33 42 39 12 33 87 2,8 03094-94 15 auf Anfrage 28,21 € / 1 Stck 1 Stck
9200017099 M24x2 36 K0634.112516 40 50 46 16 16 40 106 3,2 03094-95 20 auf Anfrage 35,59 € / 1 Stck 1 Stck
9200017100 M6x0,75 10 K0634.112903 14 17 10 3,5 3 14 34,5 0,8 03094-99 4,5 auf Anfrage 15,94 € / 1 Stck 1 Stck
Menü schließen
Produktinformationen "ARRETIERBOLZEN GR.4 M20X1,5, FORM:H EDELSTAHL, UNGEHÄRTET, D=12"
Werkstoff: - Arretierstift gehärtet: - Gewindehülse 1.4305. - Arretierstift 1.4034. - - Arretierstift nicht gehärtet: - Gewindehülse 1.4305. - Arretierstift 1.4305. - - Pilzgriff 1.4305, elektrolytisch poliert. - Ausführung: - blank, Arretierstift geschliffen. - Hinweis: - Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. - Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen. - Auf Anfrage: - Sonderausführungen. -Datenblätter: Download
