Kipp

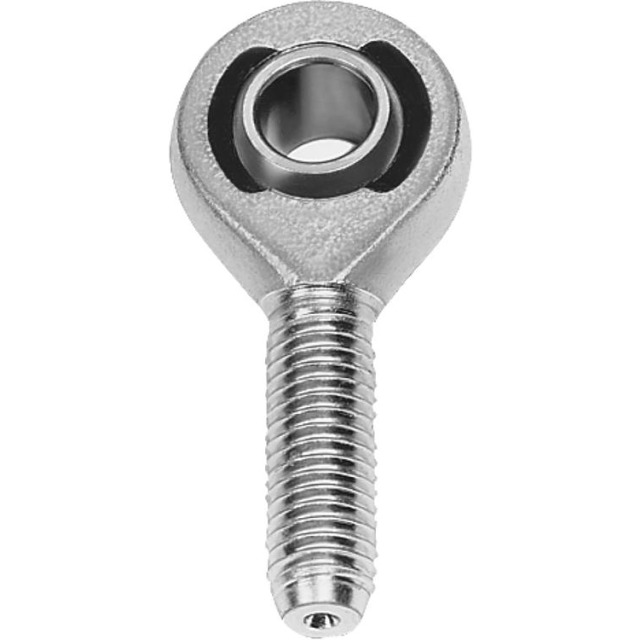

GELENKKOPF MIT GLEITLAGERUNG M05X20 AUTOM.STAHL, RECHTSGEWINDE, D=5

Bestellnr.: 9200026379

Kipp

GELENKKOPF MIT GLEITLAGERUNG M05X20 AUTOM.STAHL, RECHTSGEWINDE, D=5

Bestellnr.: 9200026379

8,76 € / 1 Stck

Preise exkl. MwSt. zzgl. Versandkosten

auf Anfrage

In 16 Varianten erhältlich

Zur Bestelltabelle

13°

15°

Ausführung

mit Gleitlagerung

D=BEFESTIGUNGSBOHRUNG

D1=GEWINDE

M10

M12

M16

M20x1,5

M22x1,5

6,75

10,5

11,11

12,7

15,87

19,05

22,22

28,57

34,92

38,1

L=GEWINDELÄNGE

Tragzahlen - dynamisch - kN

7,5

9,3

16,7

23,4

52,7

78,1

97,2

Tragzahlen - statisch - kN

4,3

17,4

23,5

43,8

52,6

Stck

Fragen zum Produkt

Tel.: 0521/309-189
Mail: Michael.Stehr@KE.de

Bestelltabelle

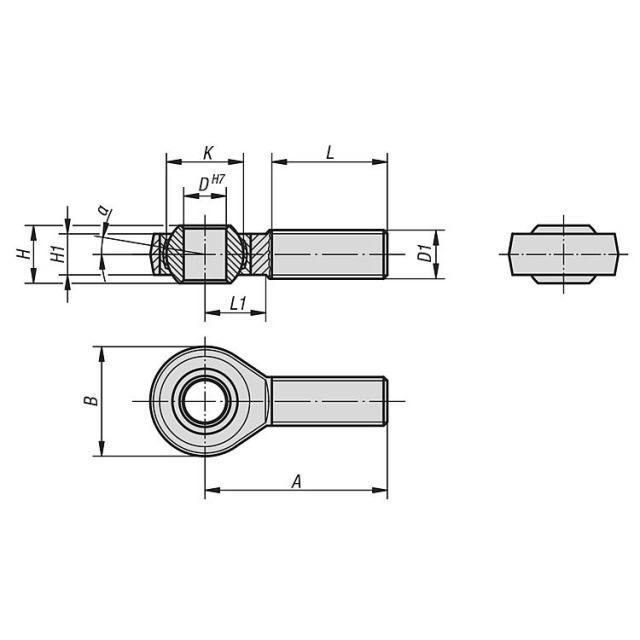

Bestellnr.	H1	D=BEFESTIGUNGSBOHRUNG	Tragzahlen - dynamisch - kN	h	D1=GEWINDE	Tragzahlen - statisch - kN	Kipp Artikelnummer	A	b	L=GEWINDELÄNGE	L1	K	Ausführung	?	Lieferzeit	Preis	Min. Abnahme
9200026379	6	5	7,5	8	M5	4,3	K0718.05	33	18	20	9	11,11	mit Gleitlagerung	13°	auf Anfrage	8,76 € / 1 Stck	1 Stck
9200026380	6	5	7,5	8	M5	4,3	K0718.051	33	18	20	9	11,11	mit Gleitlagerung	13°	auf Anfrage	8,76 € / 1 Stck	1 Stck
9200026381	6,75	6	9,3	M6	6	K0718.06	36	20	22	12	12,7	mit Gleitlagerung	9	13°	auf Anfrage	8,76 € / 1 Stck	1 Stck
9200026382	6,75	6	9,3	M6	6	K0718.061	36	20	22	12	12,7	mit Gleitlagerung	9	13°	auf Anfrage	8,76 € / 1 Stck	1 Stck
9200026383	9	8	16,7	12	M8	11	K0718.08	42	25	24	15	15,87	mit Gleitlagerung	13°	auf Anfrage	9,99 € / 1 Stck	1 Stck
9200026384	9	8	16,7	12	M8	11	K0718.081	42	25	24	15	15,87	mit Gleitlagerung	13°	auf Anfrage	9,99 € / 1 Stck	1 Stck
9200026385	10,5	10	23,4	M10	17,4	K0718.10	48	28	29	15	19,05	mit Gleitlagerung	14	13°	auf Anfrage	12,02 € / 1 Stck	1 Stck
9200026386	10,5	10	23,4	M10	17,4	K0718.101	48	28	29	15	19,05	mit Gleitlagerung	14	13°	auf Anfrage	12,02 € / 1 Stck	1 Stck
9200026387	12	12	32	M12	23,5	K0718.12	54	32	33	19	22,22	mit Gleitlagerung	16	13°	auf Anfrage	15,23 € / 1 Stck	1 Stck
9200026388	12	12	32	M12	23,5	K0718.121	54	32	33	19	22,22	mit Gleitlagerung	16	13°	auf Anfrage	15,23 € / 1 Stck	1 Stck
9200026389	15	16	52,7	M16	32	K0718.16	66	40	42	22	28,57	mit Gleitlagerung	21	15°	auf Anfrage	24,30 € / 1 Stck	1 Stck
9200026390	15	16	52,7	M16	32	K0718.161	66	40	42	22	28,57	mit Gleitlagerung	21	15°	auf Anfrage	24,30 € / 1 Stck	1 Stck
9200026391	18	20	78,1	M20x1,5	43,8	K0718.20	78	47	50	28	34,92	mit Gleitlagerung	25	15°	auf Anfrage	33,86 € / 1 Stck	1 Stck
9200026392	18	20	78,1	M20x1,5	43,8	K0718.201	78	47	50	28	34,92	mit Gleitlagerung	25	15°	auf Anfrage	33,86 € / 1 Stck	1 Stck
9200026393	20	22	97,2	28	M22x1,5	52,6	K0718.22	84	51	54	26	38,1	mit Gleitlagerung	15°	auf Anfrage	38,90 € / 1 Stck	1 Stck
9200026394	20	22	97,2	28	M22x1,5	52,6	K0718.221	84	51	54	26	38,1	mit Gleitlagerung	15°	auf Anfrage	38,90 € / 1 Stck	1 Stck

Produktinformationen "GELENKKOPF MIT GLEITLAGERUNG M05X20 AUTOM.STAHL, RECHTSGEWINDE, D=5"

Werkstoff: - Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe. - Ausführung: - verzinkt. - Bestellbeispiel: - K0718.20 - Hinweis: - Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA. -
