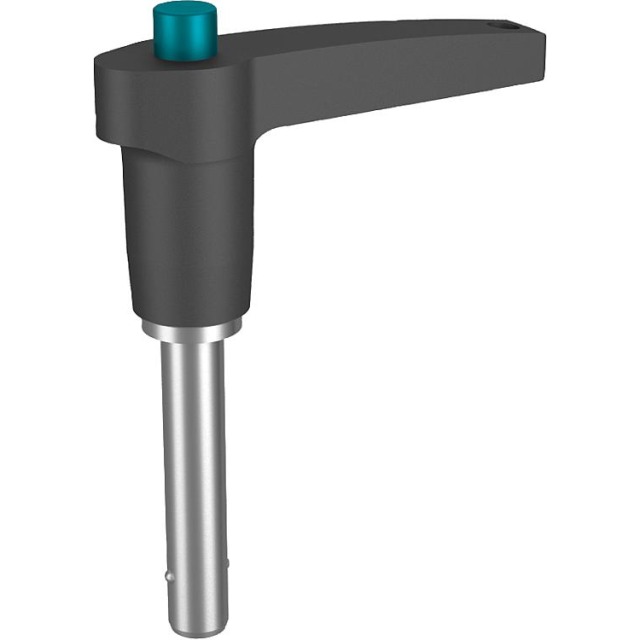

KUGELSPERRBOLZEN L-GRIFF ALUMINIUM, SELBSTSICHERND, KOMP:EDELSTAHL, D1=5, L=20
Bestellnr.:
9200017707
KUGELSPERRBOLZEN L-GRIFF ALUMINIUM, SELBSTSICHERND, KOMP:EDELSTAHL, D1=5, L=20
Bestellnr.:
9200017707
20,62 € / 1 Stck
auf Anfrage
In 65 Varianten erhältlich
Fragen zum Produkt
Tel.: 0521/309-189
Mail: Michael.Stehr@KE.de
Mail: Michael.Stehr@KE.de
Menü schließen
Bestelltabelle

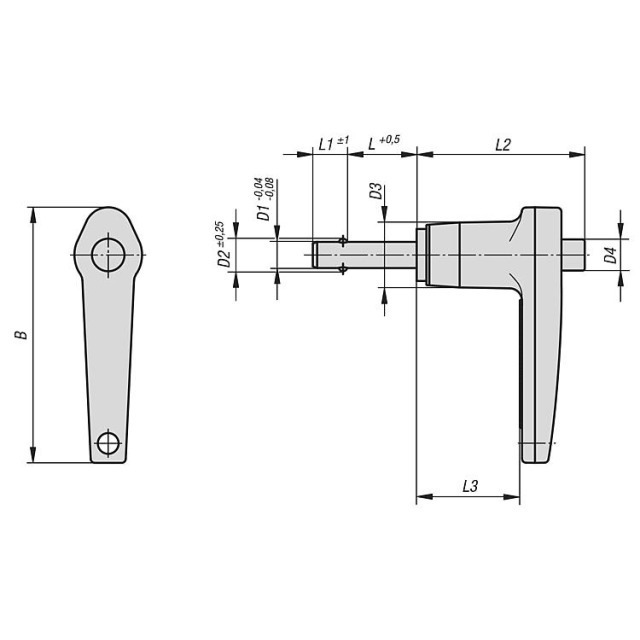

| Bestellnr. | L=SCHAFTLÄNGE | D4 | Scherkraft - zweischnittig - max. kN | D1=BOLZENDURCHMESSER | Kipp Artikelnummer | L2 | L3 | Ursprungs-Land | B | L1 | Aufnahmebohrung - H11 | D3 | Ausführung | Zolltarifnummer | D2 | Lieferzeit | Preis | Min. Abnahme | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9200017705 | 10 | 5,8 | 24,4 | 5 | K0642.14405010 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 20,62 € / 1 Stck | 1 Stck | |
| 9200017706 | 15 | 5,8 | 24,4 | 5 | K0642.14405015 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 20,62 € / 1 Stck | 1 Stck | |
| 9200017707 | 20 | 5,8 | 24,4 | 5 | K0642.14405020 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 20,62 € / 1 Stck | 1 Stck | |
| 9200017708 | 25 | 5,8 | 24,4 | 5 | K0642.14405025 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 20,62 € / 1 Stck | 1 Stck | |
| 9200017709 | 30 | 5,8 | 24,4 | 5 | K0642.14405030 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 21,08 € / 1 Stck | 1 Stck | |
| 9200017710 | 35 | 5,8 | 24,4 | 5 | K0642.14405035 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 21,08 € / 1 Stck | 1 Stck | |
| 9200017711 | 40 | 5,8 | 24,4 | 5 | K0642.14405040 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 21,08 € / 1 Stck | 1 Stck | |
| 9200017712 | 50 | 5,8 | 24,4 | 5 | K0642.14405050 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 21,29 € / 1 Stck | 1 Stck | |
| 9200017713 | 60 | 5,8 | 24,4 | 5 | K0642.14405060 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 23,83 € / 1 Stck | 1 Stck | |
| 9200017714 | 70 | 5,8 | 24,4 | 5 | K0642.14405070 | 30,7 | 19,3 | US | 46,7 | 6 | 5 | 11,9 | L-Griff | 73182900 | 5,54 | auf Anfrage | 23,83 € / 1 Stck | 1 Stck | |
| 9200017715 | 10 | 5,8 | 35,64 | 6 | K0642.14406010 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 18,94 € / 1 Stck | 1 Stck | |
| 9200017716 | 15 | 5,8 | 35,64 | 6 | K0642.14406015 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 18,94 € / 1 Stck | 1 Stck | |
| 9200017717 | 20 | 5,8 | 35,64 | 6 | K0642.14406020 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 20,51 € / 1 Stck | 1 Stck | |
| 9200017718 | 25 | 5,8 | 35,64 | 6 | K0642.14406025 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 20,51 € / 1 Stck | 1 Stck | |
| 9200017719 | 30 | 5,8 | 35,64 | 6 | K0642.14406030 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 21,85 € / 1 Stck | 1 Stck | |
| 9200017720 | 35 | 5,8 | 35,64 | 6 | K0642.14406035 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 21,85 € / 1 Stck | 1 Stck | |
| 9200017721 | 40 | 5,8 | 35,64 | 6 | K0642.14406040 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 21,85 € / 1 Stck | 1 Stck | |
| 9200017722 | 50 | 5,8 | 35,64 | 6 | K0642.14406050 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 23,13 € / 1 Stck | 1 Stck | |
| 9200017723 | 60 | 5,8 | 35,64 | 6 | K0642.14406060 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 24,08 € / 1 Stck | 1 Stck | |
| 9200017724 | 70 | 5,8 | 35,64 | 6 | K0642.14406070 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 24,08 € / 1 Stck | 1 Stck | |
| 9200017725 | 80 | 5,8 | 35,64 | 6 | K0642.14406080 | 30,7 | 19,3 | US | 46,7 | 7 | 6 | 11,9 | L-Griff | 73182900 | 6,99 | auf Anfrage | 24,08 € / 1 Stck | 1 Stck | |
| 9200017726 | 10 | 5,8 | 63,8 | 8 | K0642.14408010 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 22,02 € / 1 Stck | 1 Stck | |
| 9200017727 | 15 | 5,8 | 63,8 | 8 | K0642.14408015 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 22,02 € / 1 Stck | 1 Stck | |
| 9200017728 | 20 | 5,8 | 63,8 | 8 | K0642.14408020 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 22,02 € / 1 Stck | 1 Stck | |
| 9200017729 | 25 | 5,8 | 63,8 | 8 | K0642.14408025 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 22,02 € / 1 Stck | 1 Stck | |
| 9200017730 | 30 | 5,8 | 63,8 | 8 | K0642.14408030 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 23,83 € / 1 Stck | 1 Stck | |
| 9200017731 | 35 | 5,8 | 63,8 | 8 | K0642.14408035 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 23,83 € / 1 Stck | 1 Stck | |
| 9200017732 | 40 | 5,8 | 63,8 | 8 | K0642.14408040 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 25,63 € / 1 Stck | 1 Stck | |
| 9200017733 | 50 | 5,8 | 63,8 | 8 | K0642.14408050 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 25,63 € / 1 Stck | 1 Stck | |
| 9200017734 | 60 | 5,8 | 63,8 | 8 | K0642.14408060 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 27,47 € / 1 Stck | 1 Stck | |
| 9200017735 | 70 | 5,8 | 63,8 | 8 | K0642.14408070 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 27,47 € / 1 Stck | 1 Stck | |
| 9200017736 | 80 | 5,8 | 63,8 | 8 | K0642.14408080 | 30,7 | 19,3 | US | 46,7 | 8 | 8 | 11,9 | L-Griff | 73182900 | 9,42 | auf Anfrage | 27,47 € / 1 Stck | 1 Stck | |
| 9200017737 | 15 | 7,4 | 100,1 | 10 | K0642.15110015 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 23,29 € / 1 Stck | 1 Stck | |
| 9200017738 | 20 | 7,4 | 100,1 | 10 | K0642.15110020 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 23,29 € / 1 Stck | 1 Stck | |
| 9200017739 | 25 | 7,4 | 100,1 | 10 | K0642.15110025 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 23,29 € / 1 Stck | 1 Stck | |
| 9200017740 | 30 | 7,4 | 100,1 | 10 | K0642.15110030 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 26,35 € / 1 Stck | 1 Stck | |
| 9200017741 | 35 | 7,4 | 100,1 | 10 | K0642.15110035 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 26,35 € / 1 Stck | 1 Stck | |
| 9200017742 | 40 | 7,4 | 100,1 | 10 | K0642.15110040 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 26,35 € / 1 Stck | 1 Stck | |
| 9200017743 | 50 | 7,4 | 100,1 | 10 | K0642.15110050 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 26,35 € / 1 Stck | 1 Stck | |
| 9200017744 | 60 | 7,4 | 100,1 | 10 | K0642.15110060 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 31,19 € / 1 Stck | 1 Stck | |
| 9200017745 | 70 | 7,4 | 100,1 | 10 | K0642.15110070 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 31,19 € / 1 Stck | 1 Stck | |
| 9200017746 | 80 | 7,4 | 100,1 | 10 | K0642.15110080 | 34,8 | 22,1 | 54,1 | 9 | 10 | 14,2 | L-Griff | 11,86 | auf Anfrage | 31,19 € / 1 Stck | 1 Stck | |||
| 9200017747 | 90 | 7,4 | 100,1 | 10 | K0642.15110090 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 32,49 € / 1 Stck | 1 Stck | |
| 9200017748 | 100 | 7,4 | 100,1 | 10 | K0642.15110100 | 34,8 | 22,1 | US | 54,1 | 9 | 10 | 14,2 | L-Griff | 73182900 | 11,86 | auf Anfrage | 32,49 € / 1 Stck | 1 Stck | |
| 9200017749 | 20 | 10,7 | 144,06 | 12 | K0642.15712020 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 31,38 € / 1 Stck | 1 Stck | |
| 9200017750 | 25 | 10,7 | 144,06 | 12 | K0642.15712025 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 31,38 € / 1 Stck | 1 Stck | |
| 9200017751 | 30 | 10,7 | 144,06 | 12 | K0642.15712030 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 34,45 € / 1 Stck | 1 Stck | |
| 9200017752 | 35 | 10,7 | 144,06 | 12 | K0642.15712035 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 34,45 € / 1 Stck | 1 Stck | |
| 9200017753 | 40 | 10,7 | 144,06 | 12 | K0642.15712040 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 34,45 € / 1 Stck | 1 Stck | |
| 9200017754 | 50 | 10,7 | 144,06 | 12 | K0642.15712050 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 40,27 € / 1 Stck | 1 Stck | |
| 9200017755 | 60 | 10,7 | 144,06 | 12 | K0642.15712060 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 40,27 € / 1 Stck | 1 Stck | |
| 9200017756 | 70 | 10,7 | 144,06 | 12 | K0642.15712070 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 40,27 € / 1 Stck | 1 Stck | |
| 9200017757 | 80 | 10,7 | 144,06 | 12 | K0642.15712080 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 40,27 € / 1 Stck | 1 Stck | |
| 9200017758 | 90 | 10,7 | 144,06 | 12 | K0642.15712090 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 47,53 € / 1 Stck | 1 Stck | |
| 9200017759 | 100 | 10,7 | 144,06 | 12 | K0642.15712100 | 40,6 | 25,4 | US | 60,2 | 10 | 12 | 18,3 | L-Griff | 73182900 | 14,45 | auf Anfrage | 47,53 € / 1 Stck | 1 Stck | |
| 9200017760 | 25 | 13,7 | 257,18 | 16 | K0642.16816025 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 46,00 € / 1 Stck | 1 Stck | |
| 9200017761 | 30 | 13,7 | 257,18 | 16 | K0642.16816030 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 52,66 € / 1 Stck | 1 Stck | |
| 9200017762 | 35 | 13,7 | 257,18 | 16 | K0642.16816035 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 52,66 € / 1 Stck | 1 Stck | |
| 9200017763 | 40 | 13,7 | 257,18 | 16 | K0642.16816040 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 52,66 € / 1 Stck | 1 Stck | |
| 9200017764 | 50 | 13,7 | 257,18 | 16 | K0642.16816050 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 52,66 € / 1 Stck | 1 Stck | |
| 9200017765 | 60 | 13,7 | 257,18 | 16 | K0642.16816060 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 59,39 € / 1 Stck | 1 Stck | |
| 9200017766 | 70 | 13,7 | 257,18 | 16 | K0642.16816070 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 59,39 € / 1 Stck | 1 Stck | |
| 9200017767 | 80 | 13,7 | 257,18 | 16 | K0642.16816080 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 59,39 € / 1 Stck | 1 Stck | |
| 9200017768 | 90 | 13,7 | 257,18 | 16 | K0642.16816090 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 66,06 € / 1 Stck | 1 Stck | |
| 9200017769 | 100 | 13,7 | 257,18 | 16 | K0642.16816100 | 45 | 28,2 | US | 68,3 | 14 | 16 | 23,9 | L-Griff | 73182900 | 19 | auf Anfrage | 66,06 € / 1 Stck | 1 Stck |
Menü schließen
Produktinformationen "KUGELSPERRBOLZEN L-GRIFF ALUMINIUM, SELBSTSICHERND, KOMP:EDELSTAHL, D1=5, L=20"
Werkstoff: - Bolzen Edelstahl 1.4542. - Griff Aluminiumdruckguss EN-AC 46000. - Druckknopf Aluminium EN-AW 2024 T4. - Kugeln Edelstahl 1.4125. - Druckfeder Edelstahl. - Ausführung: - Bolzen gehärtet min. 40 HRC und passiviert. - Griff schwarz eloxiert. - Druckknopf blau eloxiert. - Kugeln gehärtet 58 +4 HRC und passiviert. - Druckfeder passiviert. - Bestellbeispiel: - K0642.14405030 - (Länge L mit angeben, z.B. 030 für L = 30 mm) - Hinweis: - Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden. - - Der Bolzen aus hochfestem, gehärtetem Edelstahl lässt extreme Belastungen mit höchstem Verschleißschutz zu. - - Scherkraft zweischnittig (F) = S · τ aB max. - Zubehör: - Sicherungs-Spiralkabel K0367.10200 - Halteseile mit Öse K0367..... - Schlüsselring K0367.15/19/23 - Aufnahmebuchsen für Kugelsperrbolzen K0724.... -
