Bestelltabelle
| Bestellnr. | X | a | Ursprungs-Region | Z | A1 | S1 - (Spannweg) | Anzieh- - drehmoment - max. Nm | SW | Kipp Artikelnummer | Ursprungs-Land | L=GEWINDELÄNGE | Zolltarifnummer | H | A2 | Spannkraft - kN | D1 - max. | D=GEWINDE | Lieferzeit | Preis | Min. Abnahme | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9200015069 | 3,5 | 3 | 6 | 4,2 | 4,6 | 0,6 | 1,5 | 2,5 | K0024.0408 | DE | 8 | 73181568 | 3 | 4 | 0,09 | 9,2 | M4 | auf Anfrage | 15,57 € / 1 Stck | 1 Stck | |
| 9200015070 | 4,2 | 6 | 5,2 | 5,7 | 0,7 | 2 | 3 | K0024.0510 | 3,5 | DE | 10 | 73181568 | 4 | 5 | 0,1 | 11,4 | M5 | auf Anfrage | 16,00 € / 1 Stck | 1 Stck | |
| 9200015071 | 5,4 | 6 | 6,4 | 7,1 | 1 | 4,5 | 4 | K0024.0612 | 4,5 | DE | 12 | 73181568 | 5 | 6,1 | 0,3 | 14,2 | M6 | auf Anfrage | 16,80 € / 1 Stck | 1 Stck | |
| 9200015072 | 6,6 | 6 | 8 | 8,9 | 1,2 | 20 | 5 | K0024.0816 | 5,5 | DE | 16 | 73181568 | 6 | 7,7 | 2,7 | 18 | M8 | auf Anfrage | 17,72 € / 1 Stck | 1 Stck | |
| 9200015073 | 8,3 | 6 | 9,8 | 11,1 | 1,7 | 30 | 6 | K0024.1020 | 6,5 | DE | 20 | 73181568 | 7 | 9,4 | 4 | 22,2 | M10 | auf Anfrage | 18,80 € / 1 Stck | 1 Stck | |
| 9200015074 | 10,1 | 6 | 12 | 13,5 | 1,9 | 44 | 8 | K0024.1224 | 8 | DE | 24 | 73181568 | 9 | 11,6 | 5,4 | 27 | M12 | auf Anfrage | 19,80 € / 1 Stck | 1 Stck |
Menü schließen
Produktinformationen "SPIRAL-EXZENTERSCHRAUBE M04X8 EINSATZSTAHL"

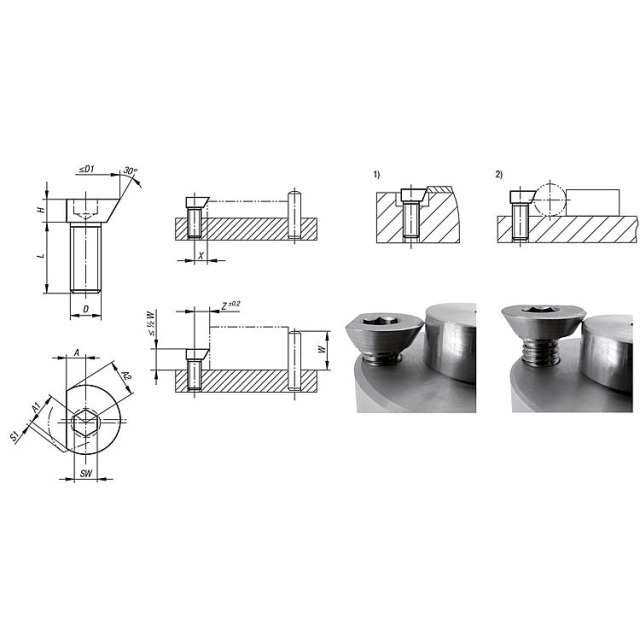

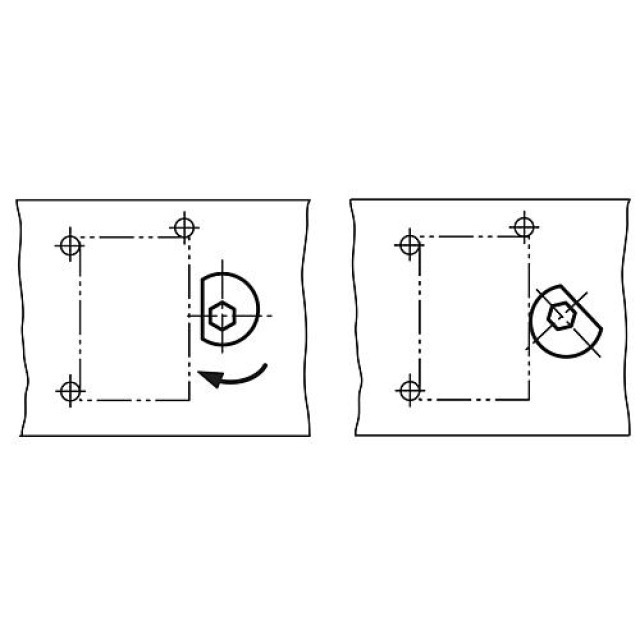

Werkstoff: - Stahl. - Ausführung: - Einsatzgehärtet (56 ±1 HRC) und blau verzinkt. - Festigkeitsklasse 8.8. - Bestellbeispiel: - K0024.0408 - Hinweis: - Stabile und kompakte Spiral-Exzenterschrauben, die ein Spannen mit Niederzugeffekt an den unterschiedlichsten Werkstückformen ermöglicht. - Montage: - Ein oder mehrere Gewindelöcher im vorgeschlagenen Abstand X bzw. Z zum Werkstück fertigen. Spannschraube auf die erforderliche Höhe einschrauben und mit der flachen Seite zum Werkstück stellen. Werkstück einlegen und Spannschraube über den Innensechskant anziehen. Mit etwa 1/3 Umdrehung ist die Spannung realisiert. Die Gewindebohrung ist regelmäßig zu schmieren. - - Die Drehbewegung beim Spannen muss stets in Richtung der Anschläge ausgeführt werden, um ein Wegdrehen des Werkstückes von den Anschlägen zu verhindern. - Auf Anfrage: - Spiral-Exzenterschrauben mit Linksgewinde. - Zeichnungshinweis: - 1) Spannen dünner Bleche - 2) Spannen runder Teile -Datenblätter: Download
